一、面板與功能（SHHZKS-4000《高壓開關測試儀》使用注意事項）

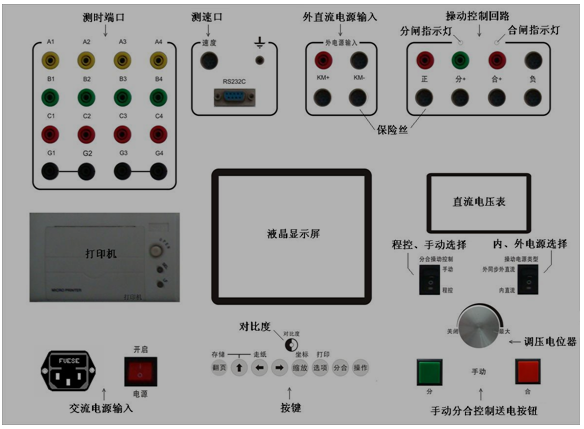

1、面板示意
1）測時端口
· 黃色插口A（1～4）連接A相斷口測試線（A相靜觸頭）。
· 綠色插口B（1～4）連接B相斷口測試線（B相靜觸頭）。
· 紅色插口C（1～4）連接C相斷口測試線（C相靜觸頭）。
· 黑色共端G1、G2連接測試線至各相斷口動觸頭（動觸頭互相短路連接匯合）.
注意事項：
· 黑色共端插口連結接地線，可有效提高抗干擾性。
· 在現場發現靜觸頭高處存在帶電母線強靜電干擾，可將上述接線反置，即黃、綠、紅斷口線分別連結各相動觸頭；將靜觸頭短路連接匯合后接地并引入儀器黑色共端插口。
特別提示：
·A1端口對應斷口安裝傳感器。
·V5時，C4端口對應斷口安裝輔助接點，C3端口對應靜觸頭斷口。△t =︱C3－C4︱?yàn)轭A(yù)設間距動觸頭運動時間。
2）測速口
· 6芯測速航空插口，連接光電測速傳感器.
3）交流電源輸入
· 電源線請使用本公司提供之250V,10A電源線。
· 現場交流電源應符合220V±10%,50Hz要求，一般不應單線共地供電。
· 插座內保險絲盒內20A保險絲（盒內另裝有1顆保險絲備品）
4﹚外直流電源輸入
· 當使用外直流電源代替內部直流電源，控制操動回路時，接入外直流電源。
5）操動控制回路
· 儀器直流 分+、合+、負 ，插座分別接入開關操動控制回路。
分+ ，接分閘控制回路；分送電時指示燈提示。
合+ ，接合閘控制回路；合送電時指示燈提示。
負 ， 接公共回路。
正、負端，可直接送出直流電源，便于機構閉鎖電源及機構儲能電源供處
· 儀器交直流倒采樣時，只需接入外同步的分、負或合、負控制信號即可。
6）直流電壓表
· 指示內（外）直流電源的電壓。
· 指示外同步的交、直流電源的脈沖電壓。
7）內、外電源選擇
· 位置在“內電源”時，調壓電位器可調整內部直流電源，并可控制輸出內直流電源。
· 位置在“外同步外直流”時，外部直流電源可輸入，并可控制引入的外直流電源輸出；如不接入外部直流電源時，則用作交﹑直流倒采樣功能。
8）程控、手動選擇
·位置在“程控”時，由屏幕下方的分合鍵設置分合，按操作鍵后自動送電并測算。
·位置在“手動”時，手動分合控制送電按鈕有效。可隨時手動分、合按鈕送電。如需正常測試，則按手動分合送電按鈕前，需先行設置屏幕下方的分合鍵設置分合，按操作鍵后再按手動分合鍵。
2、按鍵功能（SHHZKS-4000《高壓開關測試儀》使用注意事項）
·翻頁鍵：按鍵依次循環調出參數設置表、時間項目數據表、行程速度數據表、t圖、 S-t圖、V-S圖、I-t圖，
如出現光屏數據丟失現象，亦可按此鍵重顯數據。
↑鍵：先按住此鍵，再按其他鍵。
↑鍵 + ← 鍵：打印機走紙。
↑鍵 +
鍵：放大圖中，返回坐標原點用。
↑鍵 + 選項 鍵：打印數據、波形圖用。
↑鍵 + 翻頁 鍵：存儲數據用。
← → 鍵：
· 調整速度定義項V0～V8；
· 調整校正行程值；
· 調整Sc或Su、SZ處值；
· 向左、右移動光標線。
鍵：放大光標線后的圖形（可多次按鍵）。
選項鍵：
· 在參數設置表中可移動
至需調整的項目。
· 在 “分合” 鍵設置自動重合閘如分 000 合 000 分等 000 參數時，移動位置。
· 在S-t中使用坐標分析功能時，用作置起點、置終點功能用（詳見坐標分析介紹）。
分合鍵：設置“分閘”、“合閘”及自動重合閘等操作命令選項。
操作鍵：其他參數設置后，確認并執行操作,等待觸發。
對比度調整：調整液晶光屏對比度。

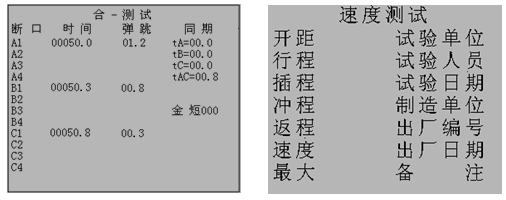

3、液晶顯示屏（SHHZKS-4000《高壓開關測試儀》使用注意事項）
1）參數表
注：如未特別說明，本說明書中有關數據的單位
時間t：毫秒 (ms)；速度V：米/秒（m/s）；行程S：毫米；
電流I：安培（A）；電壓V：伏特（V）
特別說明：
·速度定義欄默認定義直線傳感器測速，只需安裝相應選中的傳感器即可。
·速度定義欄非默認定義傳感器測速，只需選擇其它傳感器即可，但此時可能需要行程校正。
·在使用角度傳感器測速時，須輸入行程校準值，其他傳感器時，也可按此校正。
·選中合分測試模式時，儀器僅測試金短時間
·儀器使用角度傳感器測速時，僅測試行程、速度、很大速度值。
·儀器使用直線傳感器測速時：合閘不測試返程，分閘不測試開距、插程、沖程。
·剛分（合）速度的測量一般需按廠家指定的名義超程設置剛分（合）點測速，儀器測得的插程是指電氣合閘點至合閘靜止位置的距離；而超程是指引弧環端面至合閘靜止位置的距離。插程值可作為超程的參考，注意二者區別！
其他參數表有時間表、速度表等，見下述。
菜單欄 | 參數設置詳細說明 | 默認傳感器 | ||
速度定義：V0 | 電氣斷口A1分后（合前的）10ms間隔內的平均速度 | 1mm傳感器 | ||
斷口A 1： | ||||
電氣分后/合前的10ms | ||||
速度定義：V1 | 指定超程SC=060（可修改）mm剛分后（剛合前的）10ms間隔內的平均速度 | 1mm傳感器 | ||
超程指段：Sc=060mm | ||||
分后/合前的10ms | ||||
速度定義：V2 | 指定超程SC=060（可修改）mm剛分（合）前后各5ms間隔內的平均速度 | 1mm傳感器 | ||
超程指段：Sc=060 mm | ||||
分/合前后各5ms | ||||
速度定義：V3 | 指定超程SC=060（可修改）mm剛分后72mm，剛合前36mm間隔內的平均速度 | 1mm傳感器 | ||
超程指段：Sc=060mm | ||||
分后72mm合前36mm | ||||
速度定義：V4 | 電氣斷口A1分后（合前）指定行程Su=06.0mm（可修改）內的平均速度 | 0.1mm傳感器 | ||
行程指段：Su=06.0mm | ||||
電氣分后/合前 | ||||
速度定義：V5 | 電氣斷口C3與C4輔點間指定開距Sz=06.0mm（可修改）內的平均速度 | 輔助接點 | ||
行程指段：Sz=06.0mm | ||||
C3分/合至輔點C4 | ||||
速度定義：V6 | 電氣斷口A1分后32mm，合前16mm間隔內的平均速度 | 1mm傳感器 | ||
斷口A1 | ||||
分后32mm合前16mm | ||||
速度定義：V7 | 電氣斷口A1分至行程90%，行程10%至合平均速度 | 1mm傳感器 | ||
斷口A1 | ||||
分至行程90%合至10% | ||||
速度定義：V8 | 分（合）行程10%至90%的平均速度 | 1mm傳感器 | ||
行程10%至90% | ||||
傳感器 | 1mm | 當前定義下默認適配的傳感器為1mm精度直線傳感器 | ||
0.1mm | 當前定義下默認適配的傳感器為0.1mm精度直線傳感器 | |||
1° | 當前定義下默認適配的傳感器為1°精度角度傳感器 | |||
行程校準 | S=000.0 mm | 表示以默認定義下的傳感器測試值為準，即不需校準 | ||
S=xxx.x mm | 使用角度傳感器時，需輸入標準行程或其他校準值 | |||
測時范圍 | = 1S | 線圈電壓、電流，傳感器，斷口任一同步觸發1S波形 | ||
> 1S | 電壓、電流觸發至12S內的傳感器、斷口觸發后1S波形 | |||
分合命令 | 分 | 分閘操作命令方式，持續時間約300ms。 | ||
合 | 合閘操作命令方式，持續時間約300ms。 | |||
分000合000分 | 分閘延后XXX ms后合閘，再延后XXX ms后分閘 | |||
合000分000合 | 合閘延后XXX ms后分閘，再延后XXX ms后合閘 | |||
分000合 | 分閘延后XXX ms后合閘操作命令 | |||
合000分 | 合000分 | 金短時間測試，合閘送電后即分閘送電 | ||
合XXX分 | 金短時間測試，合閘送電XXX ms分閘送電 | |||
2） 時間波圖
· O：線圈控制電壓持續時間波形。
· A1～C4：實時顯示斷口狀態
· 按←、→光標鍵移動光標線查開即時數值。
· 按放大鍵放大光標線后波形。
· 按↑鍵 + 放大鍵返回原坐標。
· 當選擇測試時間＞1S時，左下角顯示同步觸發至傳感 器或斷口觸發的時差。
3) 行程-時間圖(S-t)
· 圖形中行程由上至下為分閘波形，由下至上為合閘波形的法定方向如測試時相反，須使用速度換向線校正方向。
· 按←、→光標鍵移動光標線查看即時數值。
· 按放大鍵可放大光標線后的波形。
· 按↑鍵 + 放大鍵返回原坐標。
· 按↑鍵 + 選項鍵打印當前波形圖。
自定義計算功能：按選項鍵定位前點后，移動光標至后點，再按選項鍵可自動計算此段平均速度。必須從左至右確定前點、后點。
4) 速度-行程圖（V-s）
· 按←、→光標鍵移動光標線查看即時數值。
· 按↑鍵 + 選項鍵打印當前波形圖。
5) 線圈電流圖形（I-t）
此圖形必須單獨測試
· 本圖頁顯示的I-t曲線反映了分(合)閘操作電流隨時間（初始30ms）的變化,運用本頁可進行電磁鐵動作特性分析。
· 按←、→光標鍵移動光標線查看即時數值。
· 按分合鍵設定分(合)操作命令方式。
· 按操作鍵，開關動作后采樣動作電流。
· 按↑鍵 + 選項鍵打印當前波形圖。
